產品介紹

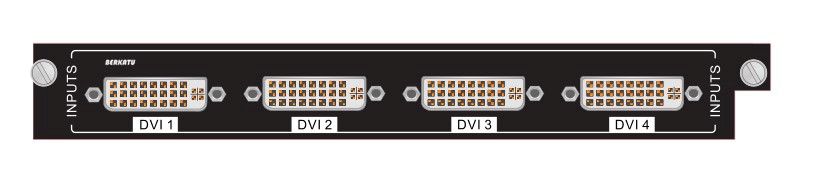

4I-DS是一款多功能信號輸入信號卡，具有4路DVI-I輸入接口，并且自動識別兼容YPbPr, C-Video和VGA格式的信號。DVI輸入兼容 HDMI1.3，支持HDCP1.2，內置自動的 EDID 管理，支持EDID學習功能。
產品特點
l 兼容HDMI1.3和HDCP1. 4標準；
l 支持 HDMI,DVI,C-VIDEO,YPBPR,VGA 五種信號自適應輸入；
l 輸入信號具有自動倍線功能；
l 可通過指令調節每路輸入對應出分辨率： 1024x768@60Hz、1280x720@60Hz、 1280x800@60Hz、1920x1080@60Hz（默認）、 1360x768@60Hz、 1920x1200@60Hz、1600x1200@60Hz；
l 可對視頻信號源增加字符，輸出時顯示屏右上角默認“通道 ”，可發送指令編輯字符、設置字符顯示位置和關閉字符顯示；
l 擁有嵌入式的EDID管理技術（為HDMI、DVI信號時） ,支持DDC控制；
技術參數
輸入信號卡 | |||
輸入信號 | 4路DVI信號 | ||
輸入連接器 | 母端口 DB24+5 | ||
輸入電平 | T.M.D.S 2.9V～3.3V | ||
輸入阻抗 | 75Ω | ||
常規 | |||
增益 | 0 dB | ||
頻帶寬 | 340MHz(10.2Gbit/s) | ||
視頻信號 | DVI，HDMI，VGA，C-VIDEO，YPbPr | ||
最大時間延遲 | 5nS(±1nS) | ||
串?dāng)_ | <-50dB@5MHz | ||
數據類型 | 8bit | ||
切換速率 | 200ns(最大值)串?dāng)_ | ||
音頻采樣率 | 32K，44.1K，48K，88.2K，96K，176.4K,192K | ||
EDID 和 DDC 管理 | 支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC），使用 DVI 和 HDMI的標準 | ||
HDCP 管理 | 支持高帶寬數碼內容保護（HDCP），使用 DVI 和 HDMI1.3 標準 | ||
